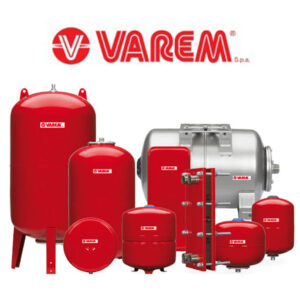

Giới thiệu về Bình tích áp và Nguyên lý hoạt động của Bình tích áp!

Bình tích áp là gì: Là loại bình áp lực chứa nước dùng để tăng áp lực nước để cung cấp áp lực cho hệ thống tăng áp của hệ máy bơm nước, hệ thống chiller, hệ điều hòa, hệ phòng cháy chữa cháy với nguyên lý làm việc của bình tích áp như sau:

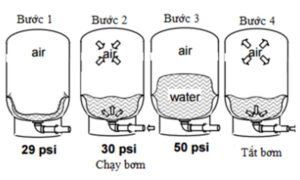

+ Khi máy bơm chưa hoạt động ruột bình hoàn toàn rỗng chưa có nước, phần trên chỉ toàn không khí ở trong bình, ruột lớp khí trong bình thường là 2 bar, đảm bảo an toàn cho hệ làm việc của bình.

+ Khi máy bơm hoạt động thì nước bắt đầu chảy vào ruột bình và ruột bình căng dần lên và không khí trong bình bị nén lại đến 1 mức nhất định.

+ Khi máy bơm dừng lại tới áp lực tối đa của bình, không khí sẽ được nén lại để tắt công tắc áp suất tạo áp nhất định cho bình phù hợp với hệ thống của bình.

+ Và khi bơm tắt hẳn nước tích tụ trong ruột bình được sử dụng và không khí trong bình lại được nạp đầy và sẵn sàng cho lượt bơm tiếp theo.Tùy thuộc vào nhu cầu, dung tích Bình tích áp thay đổi kích thước từ 20 lít lên đến 3000 lít, áp lực từ 6 bar-8 bar-10 bar-16 bar-25 bar-37 bar

Nguyên lý làm việc của Bình tích áp. Bình tích áp được làm việc theo nguyên tắc nạp – xả chu kỳ tuần hoàn.

Khi ở trạng thái bình thường, bình tích áp chỉ chứa một lượng không khí nhất định theo chỉ dẫn của nhà sản xuất. Đến lúc bình hoạt động, nước sẽ được đẩy vào bên trong ruột bình làm cho phần ruột này phình to ra. Ngay tại thời điểm đó, khí nén giữa ruột bình và vỏ bình sẽ nén lại nhằm tăng áp lực bên trong để đẩy nước lên trên. Quá trình này sẽ diễn ra liên tục cho đến khi hệ thống máy bơm nước được dừng hẳn lại và sau đó, bình tích áp sẽ được nạp đầy khí nito trở lại để chuẩn bị cho lần tiếp theo.

Nguyên nhân sự cố bình tích áp dẫn đến bị hỏng và cách sửa chữa bình tích áp tại nhà

Sau 1 thời gian sử dụng Bình tích áp bắt đầu có những sự cố và xảy ra lỗi hệ thống nước gặp rất nhiều vấn đề rắc rối gặp phải như có các hiện tượng như sau:

• Nước không vào bình
• Áp lực hệ không ổn đinh
• Vỏ bình bị phun nước
• Thủng ruột bình
• Bơm khí không vào bình
• Và có rất nhiều nguyên nhân chủ quan khác mà khi sử dụng Bình tích áp gặp phải. Sau đây chúng ta tìm hiểu 1 số các nguyên nhân và cách khắc phục sự cố sau:

Trường hợp 1: Nước không vào bình.

( áp lực hệ thống trong bình không ổn định là hiện tượng nước không vào trong bình )

Nguyên nhân: Có 2 vấn đề sảy ra. Một là máy bơm chưa hoạt động hoặc hoạt động không có nước. Hai là áp lực nước trong đường ống yếu hơn áp lực trong bình nên nước không vào được trong bình.

Cách khắc phục:

+ Nếu bơm chưa hoạt động thì cho bơm chạy và theo dõi bình.

+ Nếu bơm chạy bình thường mà áp lực nước trong đường ống yếu hơn áp lực trong bình thì ta cần làm như sau:

• B1: Đo kiểm tra áp lực trong đường ống khi hoạt động là bao nhiêu bar ( Ví dụ là A bar)
• B2: Đo kiểm tra áp lực khí trong Bình tích áp là bao nhiêu ( ví dụ là B bar)
• B3: Khi đó B > A. Ta dừng hệ thống bơm và bắt đầu xả khí giảm áp suất trong bình là sao cho áp suất khí trong bình phải nhỏ hơn khoảng 70-80% áp suất đường ống ( B< A). Khi đó áp suất trong đường ống mới đủ khỏe để đẩy nước vào bình và theo nguyên tắc hoat đông của bình ở trên bắt đầu nạp và xả giúp cho hệ thống ổn định áp trong đường ống.

Trường hợp 2: Áp lực nước bị yếu.

Nguyên nhân: Do bơm nước vào bình yếu hoặc Bình tích áp đầu ra bị yếu.

Cách khắc phục :

+ Nếu do bơm nước vào bình yếu ta nên kiểm tra lại bơm có đủ công suất hoạt động không. Nếu không phải thay bơm để giúp áp lực làm việc tốt nhất.

+ Nếu do Bình tích áp đầu ra bị yếu là do lượng khí trong bình ít đi đến 1 mức nào đó. Bình tích áp hoạt động hiệu suất kém hơn và áp lực cần tạo áp yếu đi. Khi đó ta cần phải bổ sung áp lực khí trong bình kịp thời để bảo vệ bình và hệ thống hoạt động tốt nhất. Áp suất khí trong bình bằng 70-80% áp lực làm việc của hệ thống.

( thường áp lực khí trong Bình tích áp Varem là 2 bar cho tất cả các loại Bình tích áp và bình giãn nở)

Trường hợp 3: Thủng ruột bình

Cách nhận biết: Máy bơm bật tắt liên tục. Kiểm tra bình không còn khí, xả khí phun ra tia nước.

Cách khắc phục :

Khi có các hiện tượng trên phải ngừng ngay hệ thống và kiểm tra Bình tích áp. Tháo vỏ và ruột Bình tích áp ra để kiểm tra và thay ruột bình mới.

(Tại sao không dùng phương pháp vá ruột cao su Bình tích áp mà là thay ruột mới. Vì thiết kế ruột Bình tích áp là 1 bầu ruột nguyên chiếc hoàn chỉnh không bị chắp vá. Tất cả lực co giãn ở các điểm là đồng đều khi đó áp lực tạo áp lên hiệu suất mới tốt. Còn khí bị thủng là thường bị rách rất lớn nên để vá 1 miếng cao su diện lớn để làm việc hiện quả rất là khó. Nên chúng ta không sử dụng biện pháp vá ruột bình)

 >>> Lưu ý: Khí bơm khí vào bình tích áp. Áp suất khí trong bình bằng 70-80% áp lực làm việc.



Trường hợp 4: Vỏ thép Bình tích áp bị hỏng, van xả khí

Cách nhận biết: Vỏ thép bình tích áp bị han gỉ hoạc thủng, van xả khí bị hỏng không giữ được khí.

Cách khắc phục : Thay bình mới

(Tại sao không phải là hàn lại vỏ bình mà là thay bình mới. Vì khi hàn lại các mối hàn sẽ bị ròn và áp lực chịu lên mối hàn lớn. Mối hàn ko chịu được và bị bung ra khi đó ruột bình sẽ bị thủng theo,. Vì vậy để an toàn phương án tốt nhất là thay bình mới.)

Trường hợp 5: Công tắc áp suất bị lỗi

Máy bơm chạy hoạc dừng là theo tín hiệu cảm biến áp suất hoạc công tắc áp suất. Khi áp suất trong bình đạt đến áp lực đã được cài sẵn thì máy bơm bắt đầu hoạt động và ngược lại.

Nếu cảm biến áp suất hoạc công tắc áp suất bị hỏng. Khi đó ta phải thay để đảm bảo quá trình hoạt động của hệ diễn ra bình thường không gây ra các sự cố đáng tiếc như cháy máy bơm hay hỏng bình.

Kiểm tra duy trì áp khí trong bình

Ngoài ra việc bảo trì bảo dưỡng Bình tích áp là vô cùng quan trọng. Nó là khâu quyết định đến tuổi thọ của Bình tích áp cũng như của hệ máy bơm. Nếu bình hoạt động tốt tất nhiên máy bơm của bạn sẽ được ngừng nghỉ theo chu kỳ mà bạn đã lập trình sẵn. Một trong các yếu tố để bảo trì bảo dưỡng Bình tích áp là áp lực khí trong bình,

Dựa vào nguyên lý hoạt đồng của Bình tích áp nó không phụ thuộc vào điện áp nguồn cung cấp mà nó hoạt động độc lập theo nguyên tắc nạp xả. Áp lực khí trong bình trong quá trình hoạt động bị giảm theo thời gian. Nên theo dõi định kỳ hàng tháng để đảm bảo Bình tích áp hoạt động ổn định nhất. Nếu áp suất khí trong bình mà nhỏ hơn 70% áp lực trên hệ thống thì cần phải kiểm tra và bổ sung thêm khí.





Bình tích áp là bình làm việc với nguyên tắc nén áp xuất, dự trữ năng lượng thủy lực và cung cấp năng lượng cho hệ thống thủy lực khi cần thiết.
Vậy bình tích áp ứng dụng để làm gì, cách bảo quản bình tích áp ra sao sẽ làm vấn đề đáng quan tâm của quý khách hàng khi có nhu cầu mua sản phẩm. Công ty Ánh Dương Vina sẽ hướng dẫn cách kiểm tra ruột bình tích áp Varem bị hỏng và khắc phục để quý khách hàng có thể kiểm tra tình trạng sản phẩm.
